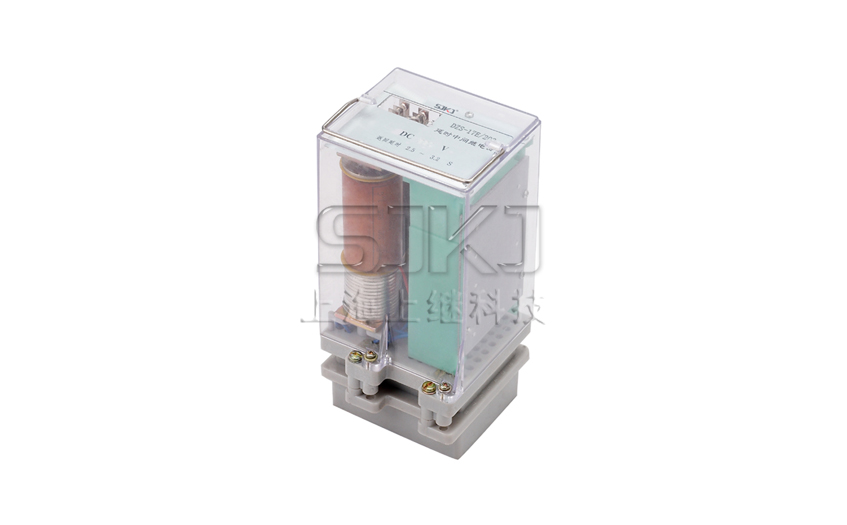

DZS-17E/203延時中間繼電器概述

DZS-17E/203延時中間繼電器用于繼電保護及自動裝置的電流回路，作為增加觸點數量和容量的返回延時輔助繼電器，還可用于需要延時的其他回路中。

DZS-17E/203延時中間繼電器結構特點

DZS-17E/203延時中間繼電器采用JCK-10A/3型殼體。 該繼電器工作原理是采用電磁原理，由電磁系統、觸點組、延時回路等部分組成。延時采用阻容充放電回路。當繼電器線圈輸入激勵量的同時，由電磁系統產生電磁力，吸合銜鐵動作，使繼電器觸點閉合或斷開。在繼電器線圈輸入激勵量的同時，阻容回路中的電容器被充電，當激勵量消失時，由阻容回路對線圈放電，使繼電器延時返回。

DZS-17E/203延時中間繼電器主要技術數據

DZS-17E/203延時中間繼電器主要技術數據見表

DZS-17E/203延時中間繼電器內部接線及外引接線圖（背視）

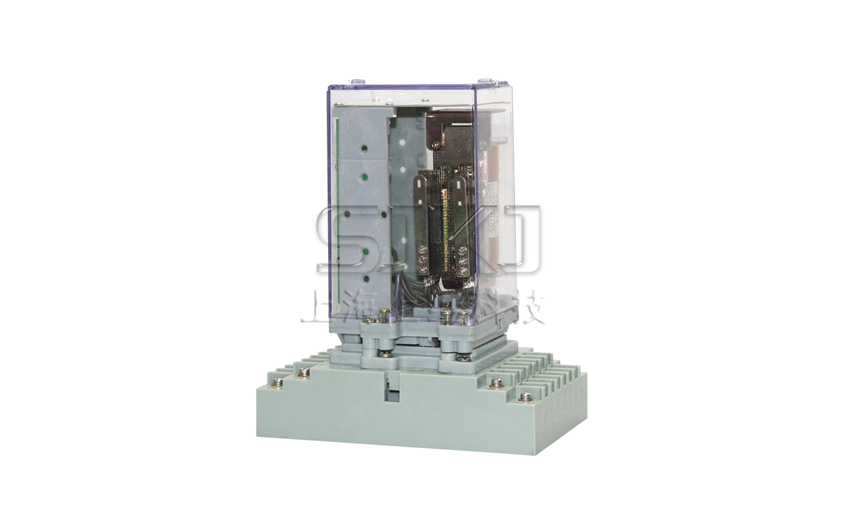

DZS-17E/203延時中間繼電器外形及開孔尺寸

DZS-17E/203延時中間繼電器采用JCK-11A/3殼體，見附圖16。
