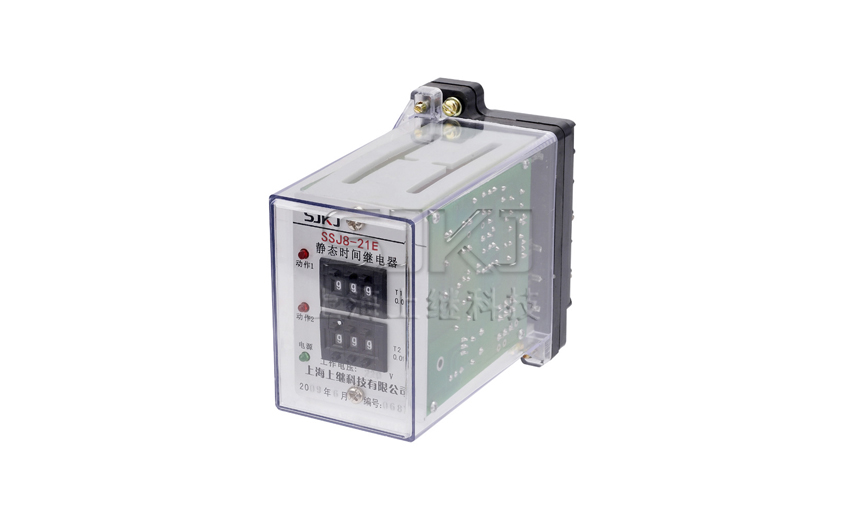

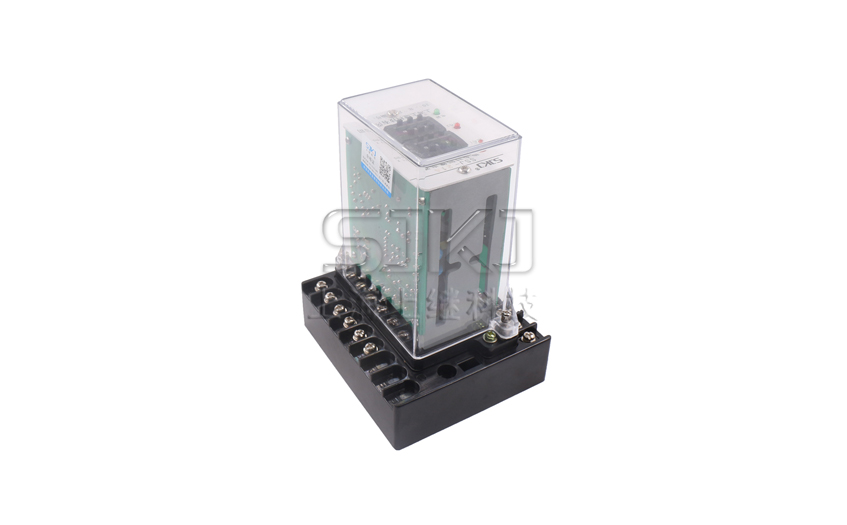

SSJ8-21E繼電器_SSJ8-21E時間繼電器_工作原理

時間繼電器系列
  • SSJ8-21E高精度時間繼電器用途


    SSJ8-21E高精度時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流、交流電路中作為延時控制元件之用。尤其適用于時間測量精度要求高,配合時間級差小的場合。


    SSJ8-21E高精度時間繼電器型號命名及含義


    SSJ8-21E高精度時間繼電器型號命名及含義圖片


    SSJ8-21E高精度時間繼電器型號命名及含義型號分類及規格


    SSJ8-21E高精度時間繼電器型號命名及含義型號分類及規格圖片


    SSJ8-21E高精度時間繼電器工作原理


    SSJ8-21E高精度時間繼電器工作原理圖片

     本繼電器為靜態型數字式時間繼電器,采用進口CMOS集成電路構成,利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器

    產生。

     繼電器一旦施加額定電壓,內部瞬動繼電器動作并出口,同時使晶體起振,產生時鐘脈沖,經分頻后由計數器計數,當所計脈沖數達到

    延時整定值時,觸發器翻轉,驅動執行繼電器動作出口。


    SSJ8-21E高精度時間繼電器使用方法


     動作時間整定由獨立的兩組三位8421碼撥盤開關構成,其整定公式為: t= k×T( s)(其中k為整定系數, T為撥盤開關的整定數字)。

     例如:對SSJ8-21-21A, k值為0.01,若將T整定為357,則整定時間為0.01×357=3.57( s);再如將T整定為009,則整定時為

    為0.01×9=0.09( s)


  • SSJ8-21E高精度時間繼電器主要技術參數


    1.延時范圍

      A: 0.04~9.99S級差為0.01S

      B: 0.1~99.9S級差為0.1S

      C:1~999S級差為1S

      D:1~999M級差為1M

      E:1~999H級差為1H

    2.延時一致性在基準條件下:

      a)延時整定為0.04s~0.99s時,一致性不大于3ms;

      b)延時整定大于或等于1s時,一致性不大于(0.1%整定值+3ms);

    3.延時整定誤差在基準條件下,平均誤差不大于(0.1%整定值±3ms)。

    4.返回時間:繼電器返回時間不大于25ms。

    5.功耗:在額定電壓下,繼電器功率消耗不大于10W。

    6.觸點性能在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流電路中,斷開容量為30W;在電壓不超過250V,電流不超過5A,功率因數為COSφ=0.4±0.1的交流電路中,斷開容量為250VA。 繼電器的電壽命為104次。

    7.介質強度

    繼電器各導電路對外露的非帶電金屬部分及外殼之間,應能承受2kV(有效值), 50Hz的交流試驗電壓,歷時1min的試驗,應無絕緣擊穿或閃絡現象。


    SSJ8-21E高精度時間繼電器內部接線及外引線接線圖


    SSJ8-21E高精度時間繼電器內部接線及外引線接線圖片


  • SSJ8-21E高精度時間繼電器外形及開孔尺寸


    SSJ8-21E高精度時間繼電器外形及開孔尺寸圖片1

    SSJ8-21E高精度時間繼電器外形及開孔尺寸圖片2

    SSJ8-21E高精度時間繼電器外形及開孔尺寸圖片3
