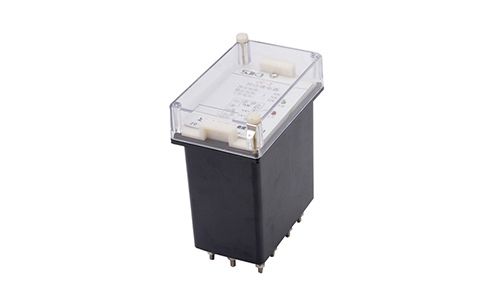

JC-2型沖擊繼電器用于在直流操作的繼電保護及控制回路中作為中央信號的主要元件。

        繼電器采用插件式結構，同一機芯可適用于一般嵌入式A11K、拼塊嵌入式A11P、凸出式前接線A11Q，凸出式后接線A11H。繼電器采用電容充放電原理并用極化繼電器作執行元件所構成，沖擊電流IC自端子流入，在R1上得到電壓增量ICR1，該電壓通過極化繼電器繞組給電容器C充電，其充電電流使極化繼電器動作。

        極化繼電器具有雙位置特性，當電容器充電完畢，充電電流消失，極化繼電器觸點保持在動作位置，其返回可以通過按鈕或觸點將復歸電流通入端子，經電阻R2使極化繼電器在繞組流過反向電流而迫使返回；也可以用反向沖擊自動返回，即當∑IC突然減小IC時在R1上有一減量電壓-ICR1，該電壓使電容器經極化繼電器繞組放電，其放電電流使極化繼電器返回。當繼電器接于電源負端時端子接通，用正電壓加到端子來復歸。為了減輕繼電器發熱，電阻R1為外附電阻，可安裝于繼電器附近。

額定直流電壓：220V、110、48、24V。

沖擊動作電流及沖擊返回電流IC=0.1A或0.015A，不受穩定電流∑IC的限制。

繼電器**長期穩定電流∑Icmax-2A（0.1A規格）或0.6A（0.015A規格）。

繼電器的功率消耗在∑IC=max時為4W。

觸點容量：在電壓不大于220V，電流不大于1A，時間常數為±0.75ms的直流有感負荷電路中，斷開容量為20W。

介質強度：耐受2kv、50Hz、歷時1min交流試驗電壓無擊穿或閃絡現象；耐受5kv沖擊電壓無絕緣損壞現象。
