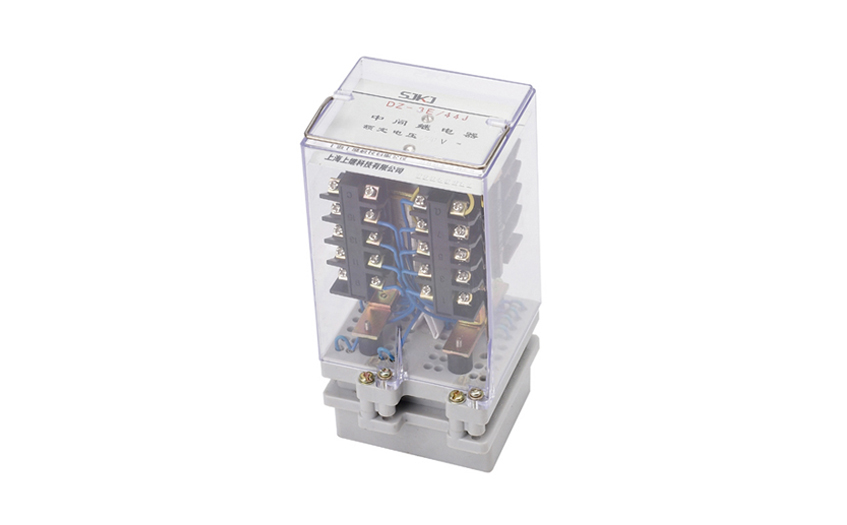

一、DZ-3E/77J中間繼電器的介紹

用于繼電保護與自動控制系統中，以增加觸點的數量及容量。 它用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。

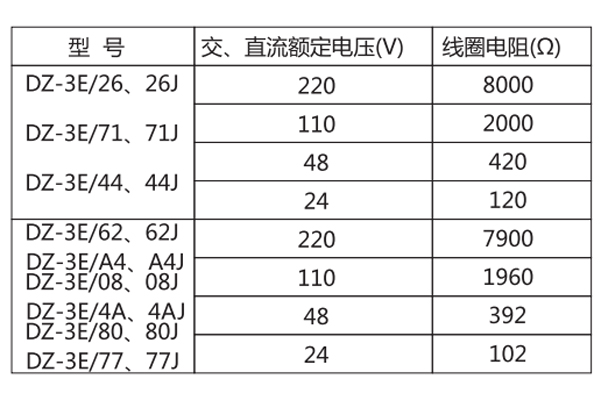

二、DZ-3E/77J中間繼電器的參數

額定電壓：AC220V、110V、48V、24V；DC220V、110V、48V、24V。

接點形式： 8動合; 6動合2動斷; 4動合4動斷; 2動合6動斷; 8動斷; 7動合1動斷; 10動合4動斷; 4動合10動斷; 7動合7動斷。

動作值：直流繼電器動作電壓不大于70%額定電壓;交流繼電器動作電壓不大于85%額定電壓。

動作時間：不大于50ms。

功率消耗：不大于11W。

觸點容量：在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

介質強度：產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

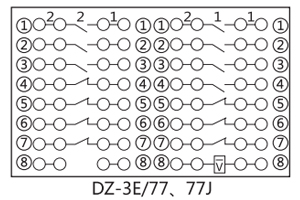

三、DZ-3E/77J中間繼電器的接線圖

四、DZ-3E/77J中間繼電器的觸點性能

觸點斷開容量，交流：10A,250V AC;直流10A，28V DC。

觸點**切換功率，交流：1800VA；直流：360W。

觸點長期允許閉合電流：裝置輸出觸點長期允許閉合電流為5A。

觸點電氣壽命：輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回50000次。

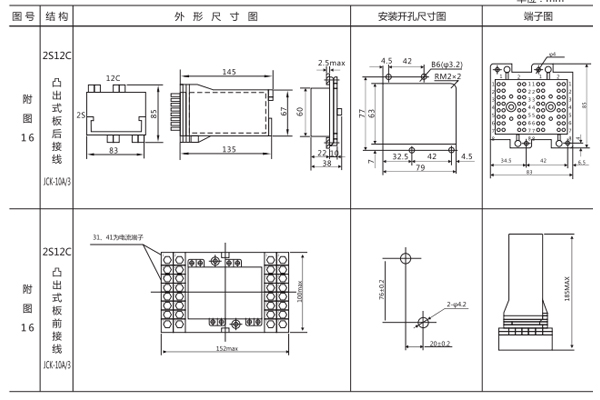

五、DZ-3E/77J中間繼電器的開孔尺寸
