一、DZJ-20-0004中間繼電器的說明

用于繼電保護與自動控制系統中，以增加觸點的數量及容量。 它用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。

二、DZJ-20-0004中間繼電器的參數

● 額定電壓：AC 36V、100V、110V、127V、220V。

● 動作電壓：不大于80％的額定電壓。

● 返回電壓：不小于5％額定電壓。

● 動作時間：不大于0.06s。

● 返回時間：不大于0.06s。

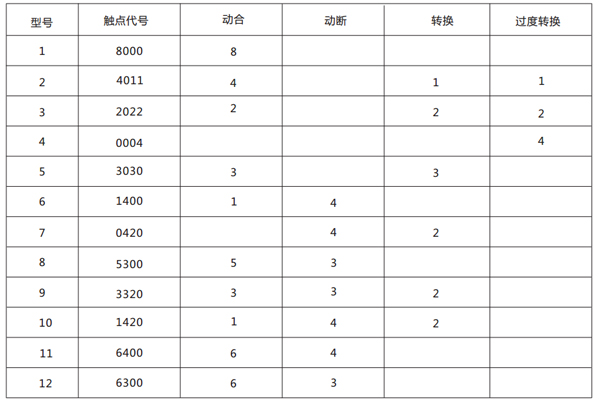

DZJ-20-8000觸點形式及數量見表1

● 功率消耗：在額定電壓下，功率消耗不大于4VA。

● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

● 絕緣電阻：不小于300MΩ（在交變濕熱條件下，不小于4MΩ)

● 介質強度：2kV/50Hz/1min。

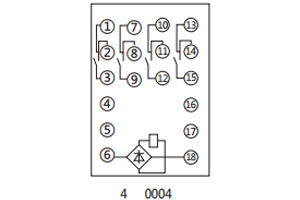

三、DZJ-20-0004中間繼電器的接線圖

四、DZJ-20-0004中間繼電器的安裝尺寸

五、DZJ-20-0004中間繼電器的特點

⒈靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。

⒉功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。

⒊繼電器觸點容量大，工作壽命長。

⒋繼電器動作后有發光管指示，便于現場觀察。

⒌延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定。
