一、DZ-700E/2203中間繼電器的概述

DZ-700E/2203中間繼電器主要用于直流操作的各種繼電器保護和自動控制裝置中，用來擴大被控電路數量。

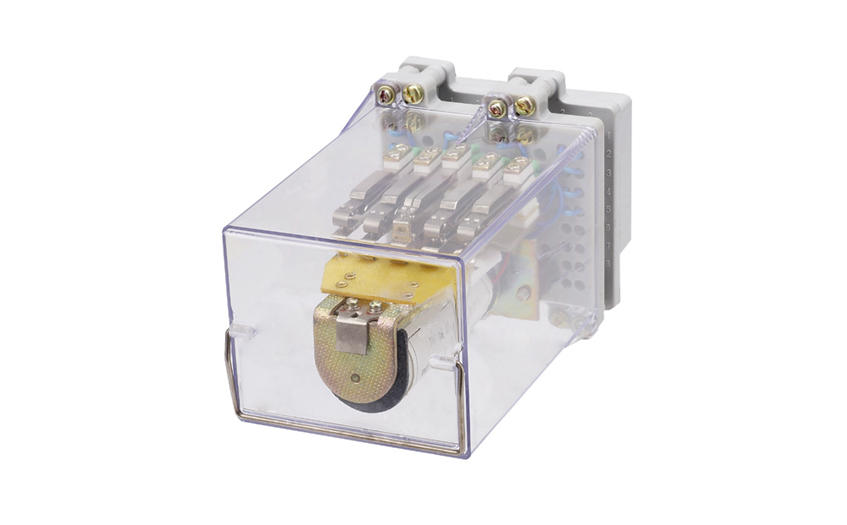

二、DZ-700E/2203中間繼電器的結構

DZ-700E/2203中間繼電器基本殼體采用JCK-10系列殼體組件中的JCK-11/3殼體。安裝接線有凸出式前接線及后接線。電磁式結構，延時返回。

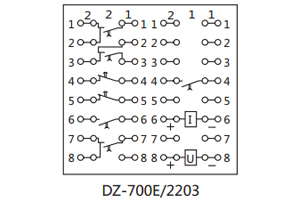

三、DZ-700E/2203中間繼電器的接線圖

四、DZ-700E/2203中間繼電器的技術數據

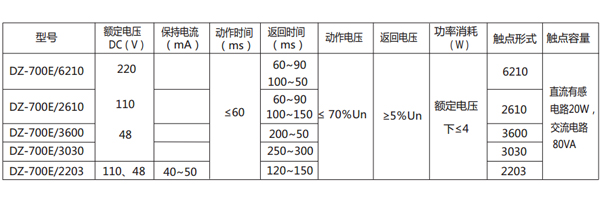

DZ-700E/2203中間繼電器主要技術數據見表

注：觸點形式用4位數字代碼表征。例如，6210表示6動合，2動斷，1轉換，無過渡轉換。

五、DZ-700E/2203中間繼電器的開孔尺寸

公司介紹：上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。擁有資深繼電保護專家團隊和國內**的檢測儀器及校驗設備。同時還引用國內外先進技術，來進行技術創新。本公司的產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上，產品遠銷東南亞及中東地區。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測，獲得ISO-9001:2000國際質量體系認證?！翱萍紕?chuàng)新，誠信務實”是公司的經營理念，本公司以高超的技術支持和對用戶高度負責的售后服務贏得了輸配電成套企業的信賴，且樹立了良好的信譽。

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
