1、什么是高壓開關柜？

開關柜是用在電力系統輸配電、發電、電能轉環和消耗中起到保護、控制和痛斷的作用，而高壓開關柜特指電壓在3.6千伏到550千伏的電氣產品。它具有母線聯絡、架空進出線和電纜進出線等主要的功能，主要在發電廠、廠礦企業、變電站、住宅小區、石油化工、高層建筑、冶金軋鋼和輕工紡織行業廣泛使用。

2、組成

主要有斷路器和柜體兩個部分共同組成。

①柜體材料的制成由冷軋鋼板、鍍鋅鋼板、不銹鋼板、鋁板、主母線室、斷路器室、柜頂小母線室、電纜室、繼電器儀表室等共同組成；

②電器元件由電流互感器、電壓互感器、避雷器、接地開關、隔離開關、高壓熔斷器、高壓接觸器、高壓斷路器、高壓帶電顯示器、變壓器、絕緣件、高壓電抗器、電壓表、空氣開關、信號燈、微機綜合保護裝置等組成。

3、高壓開關柜“五防”

一防帶負荷合閘，當柜內真空斷路器小車位于合閘時次奧車斷路器你無法合閘；

二防帶接地線合閘，當柜內接地刀處于合的位置時小車斷路器是無法合閘的；

三防誤入帶電間隔；斷路器合閘時盤柜后門使用接地刀和柜門閉鎖；

四防帶電合接地線；斷路器工作位于合閘狀態接地刀是無法合閘的；

五防帶負荷拉刀閘。柜內斷路器合閘運行時無法退出小車斷路器的工作位置。

4、分類介紹

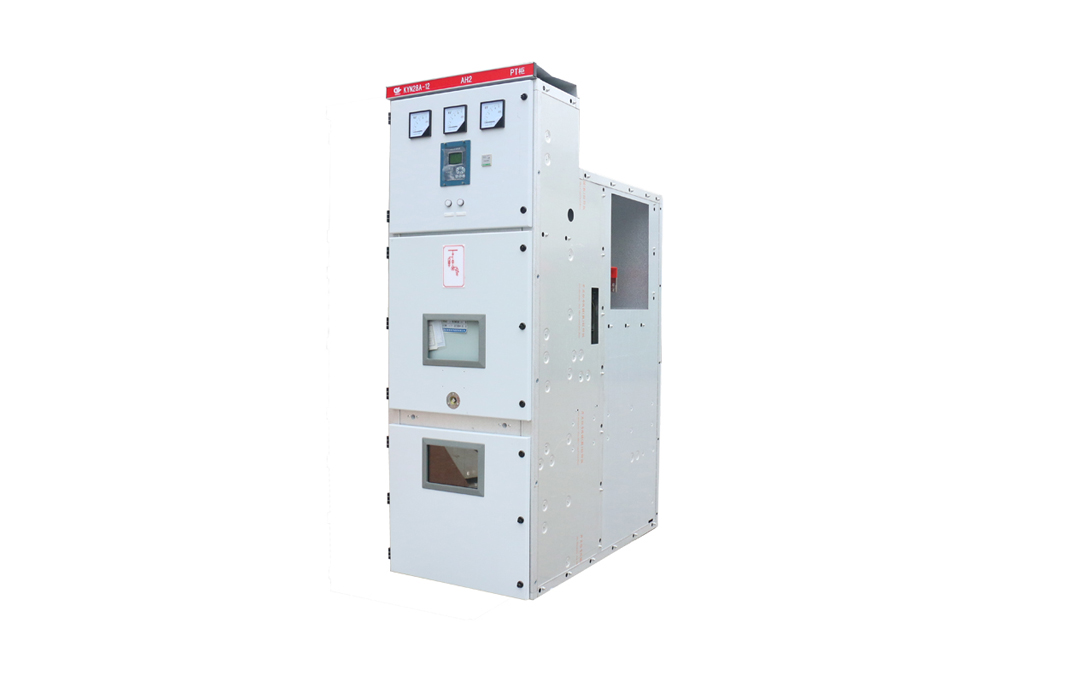

①KYN61-40.5鎧裝移開式交流金屬封閉開關設備主要使用在海拔1000以下的環境中，環境中應當無劇烈震動、無可燃?xì)怏w、無水蒸氣、無腐蝕性物質，并且它的工作溫度在零下10度到40度之間，若果超出了以上的使用條件就必須和廠家協商定制產品；具有占地面積小、機構緊湊、可實現關門操作、結構適應性強、安全可靠等多種優點。

②箱固定式交流金屬封閉開關設備；

③固定式高壓開關設備；

5、選購要點介紹

①選擇知名品牌為好，因?yàn)槟壳拔覀儑鴥?nèi)的高壓開關柜產品的核心部件都是進口的，如果使用中遇到問題更換配件都是比較麻煩的，所以在資金允許的前提下盡量選擇知名品牌的開關柜；

②柜體材料的選擇，因?yàn)楦邏洪_關柜產品的體積是比較大的，所以柜體的材料選擇對于整體產品價格的影響也是非常的大，一般部件等產品使用敷鋁鋅板即可，而門板就要使用優質的300系列鋼板；

③進出線方式的選擇，一般目前有電纜室連接和柜頂穿墻引出兩種，這方面我們就需要在選擇時和廠家溝通協商清楚避免安裝時發生問題；

④整組柜排列的選擇，在產品設計時要考慮到隔板、母線分段支架、終端護板等施工要和圖紙一直，在安裝時才能合現場的進出線位置完全相同，這方面很多人開始不重視到安裝時就麻煩了；

⑤斷路器容量的正確選擇，一次系統圖上標明的斷路器應當明確注明斷路器的電壓、電壓和容量信息，容量提前沒有確定會給廠家設計帶來困難，盲目選擇高容量會導致資金的浪費，所以我們在斷路器容量的選擇上要既能夠保證安全運行又能夠節約成本。
