一、SS-21A時間繼電器應用范圍

SS-21A時間繼電器適用于各種繼電器保護及自動控制線路中, 使被控制的元件得到所需要的高精度延時。

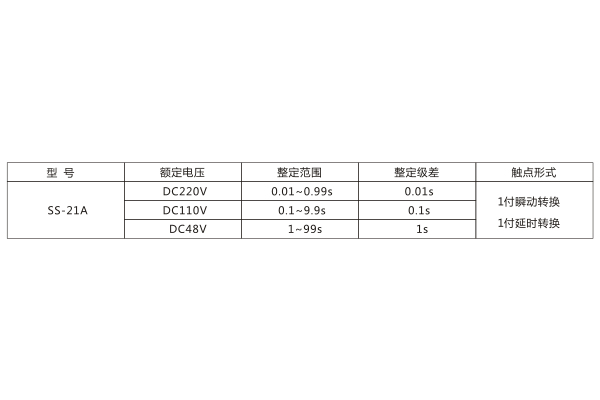

二、SS-21A時間繼電器主要技術數據

·動作電壓:不大于70%額定電壓。

·返回電壓:不小于5%額定值。

·整定誤差:不大于±1%**整定值+0.050s。

·延時一致性:不大于0.2%**整定值+0.050s。

·功率消耗:不大于12W。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x10⁴次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起 ,對外露的非帯電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

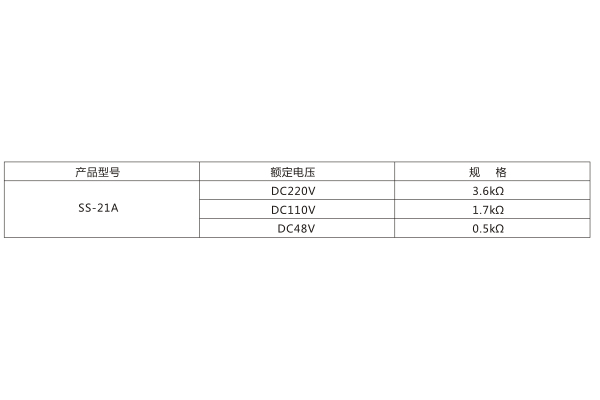

·外附電阻規格表:

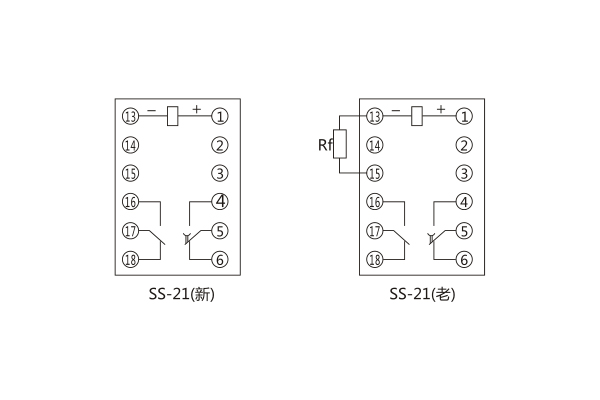

三、SS-21A時間繼電器接線圖

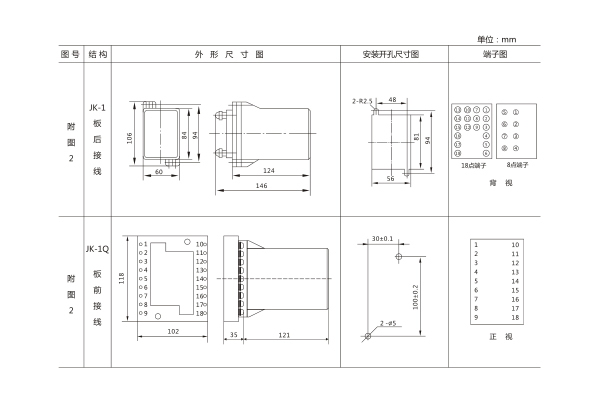

四、SS-21A時間繼電器外形及開孔尺寸

上海上繼科技有限公司（專注時間繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

（以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
