一、JX-4B閃光繼電器的概述

閃光繼電器也稱閃光器，其作用是產生斷續電流，供給轉向信號燈，使閃光燈發出一明一暗的信號燈光，指示車輛運行的方向。閃光器設計有新型電路，由低電壓開關電路，高電壓開關電路，脈沖發生電路、二極放大雙管輸出電路和兩組燈光指示電路組成。將其裝在閃光器盒體內，通過它的控制能準確地指明汽車行駛方向，特別具備起自動保護作用的特點，在電路發生短路故障時能自動停止閃光器和燈泡工作，駕駛員通過閃光器上裝有的故障指示直觀閃光器工作狀況，能隨時發現和排除故障。閃光器按其結構及工作原理來分有電熱式、電容式和電子式三類。

二、JX-4B閃光繼電器的功能

閃光繼電器是汽車轉向與制動時，發出燈光信號的中心控制部件。當汽車不轉向而制動時，它能控制電路使左、右后燈及拖車燈亮，發出制動信號，當汽車轉向且制動時，它能控制電路使轉向邊前、后、掛車燈發出閃光信號以示轉向，而另一側的后燈和掛車燈只亮不閃，以示制動，當汽車轉向時，它控制電路使轉向側的前、后、掛車燈發出閃光信號，以示轉向。

三、JX-4B閃光繼電器的接線圖

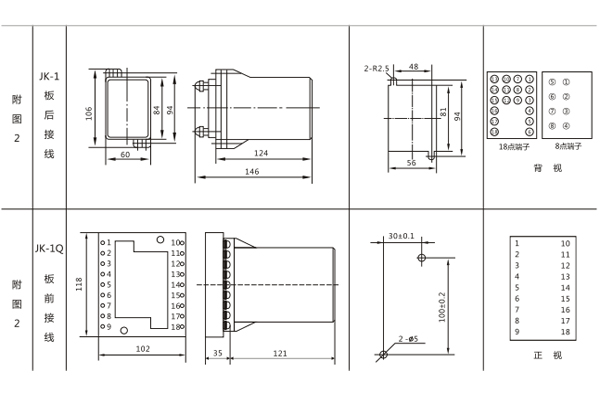

四、JX-4B閃光繼電器的開孔尺寸

JX-4B采用JK-1売體, 如圖所示
