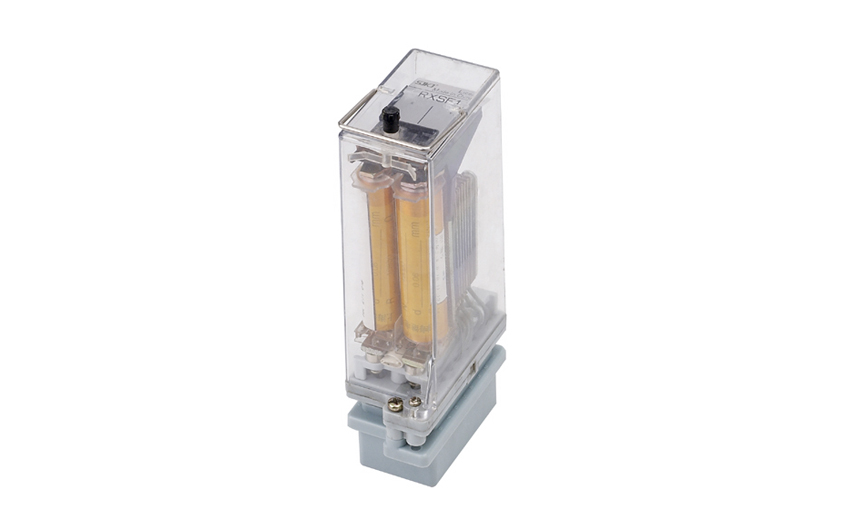

一、RXSF1型雙掉牌信號繼電器的用途

該繼電器用于電力系統二次回路及工業自動化控制回路中 , 作故障指示及報警之用 。

二、RXSF1型雙掉牌信號繼電器的優勢

1繼電器體積小,在最小的安裝外殼內裝有二個獨立的信號繼電器。

2信號牌顯示清晰,每一個繼電器有三付觸點。

3繼電器上的能牌可以脫卸,因此可印上所需的文字。
三、RXSF1型雙掉牌信號繼電器的原理

RXSF1雙元件信號繼電器是在一個最小外殼內裝有二個獨立的信號繼電器。該繼電器為電磁拍合式結構,由電磁系統,接觸系統及信號顯示三部分組成。當繼電器動作時信號牌靠重力自然掉牌顯示,信號為四條橫條顯示。顏色有紅、黃受光色二種.顯示清晰視角寬廣。信號消失時,觸點自然復回,信號牌有手動復歸及自動復歸二種,外殼采用引進的Combiflex凸出式模數化插入結構。

四、RXSF1型雙掉牌信號繼電器的安裝尺寸

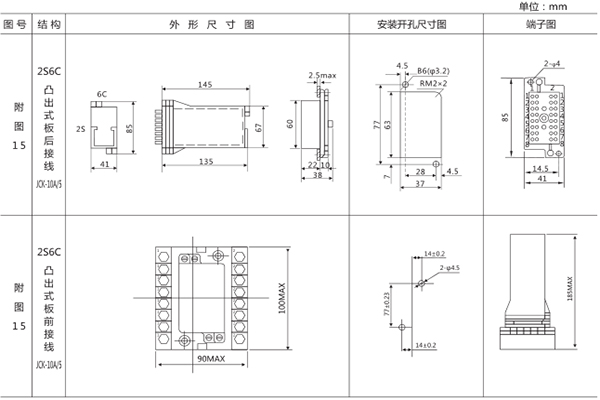

RXSF1采用2S6C外殼，如下圖所示
