DZZ-18組合中間繼電器的原理及技術數據-上海上繼科技有限公司
發表時間：2019-06-14 15:39 瀏覽次數：736 〖返回〗
一、DZZ-18組合中間繼電器的功能
DZZ-18組合中間繼電器用于電力系統二次回路及工業自動化控制回路中作為輔助中間繼電器之用。
二、DZZ-18組合中間繼電器的動作原理
每一獨立的繼電器由電壓系統及接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場,吸合吸片帯動觸點轉換。 DZ-16~19為延時動作或延時返回單中間繼電器。繼電器外殼采用引進的Combilflex0出式模數化插入結構。
三、DZZ-18組合中間繼電器的技術數據
1動作值:<70%額定電壓。
2返回值: >5%額定電壓。
3動作時間：DZZ-11~17延時返回時l間不小于0.8s。
4功耗:不大于1.6W。
5觸點能力與RXMA1型相同。
6絕線耐壓:50Hz、1min、2?。
47沖擊電壓: 5kV。
8該繼電器能承受5-15Hz中等震級的地震波)中擊。
9額定電壓及線圈阻值。

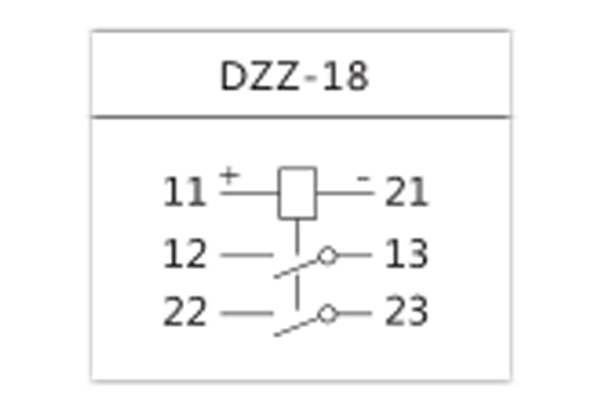

10繼電器觸點形式為
上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089 QQ：1932551438
{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
