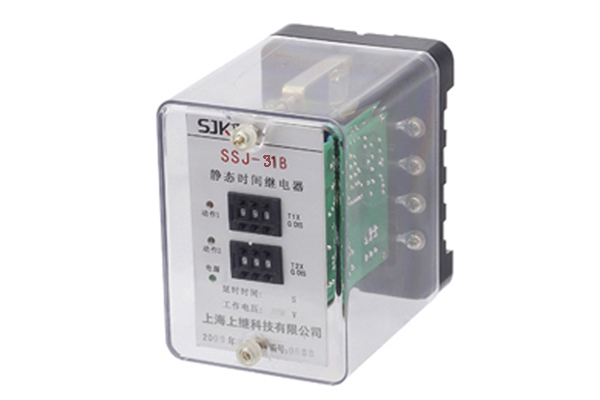

SSJ—30系列時間繼電器作為延時控制元件， 適用于各種繼電保護裝置及自動控制系統中，特別是對時間測量要求精度高和配合時間級差小的場合。

繼電器的外形結構、端字接線和工作方式與DS系列時間繼電器完全相同，只是時間整定范圍更寬，更方便、直觀。按動銘牌上的三位撥盤開關，其置數乘以時基0.01s或0.1s，即為整定時間，而且改變整定值無需進行校驗。SSJ-30繼電器可直接置換DS-30系列時間繼電器

一、構成及工作原理

1 結構：SSJ—30系列用JK-11Q型JK—11K型嵌入式、前后接線的殼體。其外形和安裝開孔尺寸分別見《附錄》。

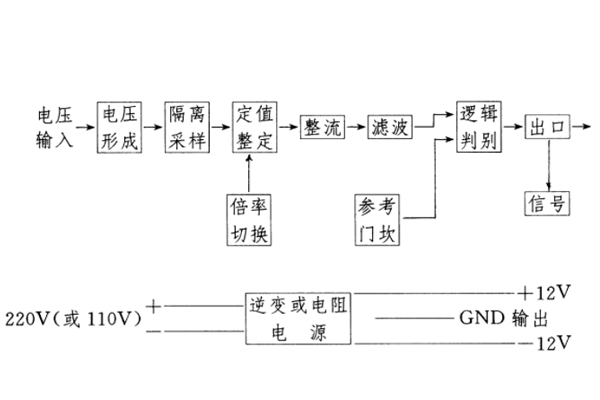

2 動作原理：繼電器為靜態式數字時間繼電器，由石英晶體振蕩器產生標準時基訊號，采用CMOS集成電路構成邏輯回路，通過一組或兩組三位BCD碼撥盤開關整定延時值。

二、功率消耗

繼電器在額定電壓下的功率消耗為：

AC 380V為20VA；AC或DC 220V為15VA （W）；AC 127、110V，DC 110V為8VA （W）；DC 48V為3W，DC 24V為2W。

1、絕緣性能

2、絕緣電阻：不小于300MΩ。

3、介質強度：能承受交流2kV （有效值） 50Hz試驗電壓，歷時1min的試驗。

4、沖擊電壓試驗：繼電器各導電電路連在一起，對外露的非帶電金屬部分或外殼之間應能承受波形為標準雷電波、幅值為5kV的沖擊試驗，無絕緣損壞現象。

5、觸點性能

6、在電壓不大于250V，電流不大于2A的直流有感負荷電路 （τ= 5±0.75ms） 中，繼電器觸點斷開容量為50W；在電壓不大于250V，電流不大于3A的交流電路（cosφ＝0.4±0.1）中斷開容量為250VA。

7、繼電器輸出觸點長期允許接通電流5A。

8、 繼電器輸入激勵量為額定值時，觸點電路在3.8.1條規定負荷下，能可靠動作及返回，其電壽命次數為1×104次

9、 機械壽命為1×105次。

10、 重量繼電器重量約為0.5kg。
