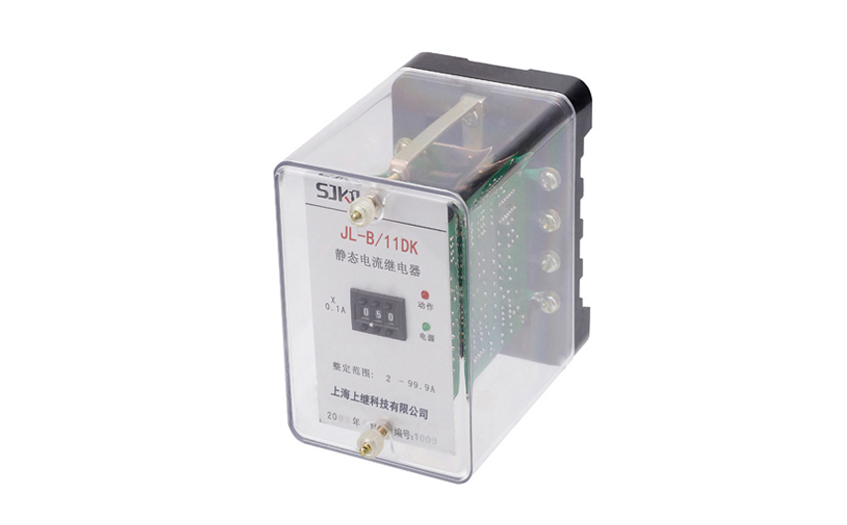

JL系列靜態電流繼電器

一、概述

JL系列靜態電流繼電器用于發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動原件。本繼電器為集成電路靜態型繼電器、精度高、功耗小、動作時間快，返回系數高、整定直觀方便、范圍寬，提供直流輔助電源后完全可替代電磁型電流繼電器，輔助電源采用開關電源變換，交流通用，工作范圍大，從100—300V均能可靠工作。

JL系列靜態電流繼電器分為三個系列：JL—10、20、30、分別替代DL—10、DL—20、DL—30等系列電磁型電流繼電器。JL系列靜態電流繼電器采用撥碼開關整定電流值，整定范圍為0.1—99.9A，改變整定值無需校驗，整定范圍寬，有利于用戶壓縮庫存品種。

二、應用范圍

      JL系列集成電路電流繼電器用于電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本產品為集成電路靜態型繼電器，精度高、功耗小、動作時間短、返回系數高、整定直觀方便、它克服了原來電磁型繼電器觸點易抖動、工作噪音較大、動作值返回系數難凋整及運輸后動作值易變等缺點。產品分為三個系列：JL-10、JL-20、JL-30，可分別替代DL-10、DL-20、DL-30、DL-7等電磁式繼電器。

注：JL-10、20、30系列電流繼電器與其他各廠家型號JL-1A、1B、1C、JL8-10、20、30系列等共屬同類型產品。

三、2、主要技術參數

     輔助電源：DC 220V、110V、48V。    整定范圍：A 0.05-0.499A、B 0.2-1.99A、C 2-19.9A、D 5-49.5A、E 10-99.5A。    整定誤差：在基準條件下，整定值誤差不超過±2.5％；一致性不大于整定范圍的1.5％。    返回系數：在基準條件下，任一整定點的返回動作值不小于0.9。    動作時間：1.1倍整定值動作時間不大于25ms。    返回時間：0.5倍整定值返回時間不大于27ms。

1：功率消耗：交流回路功耗小于2VA；直流回路功耗小于5W。

2：觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

3：介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象

四、工作條件

1：使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞金屬的氣體及導電介質，不允許充滿水蒸氣及有嚴重的霉菌存在；

2： 使用地點不允許有較強的振動和沖擊；

3：使用地點應具有防御雨、雪、風、沙的設備；

4： 使用地點不允許超過1.5mT的外磁感應強度。

繼電器原理框圖：

本繼電器為靜態繼電器，采用進口集成電路構成。繼電器主要由電壓形成、定值、整定、整流、濾波、邏輯判斷、出口等回路組成，為繼電器有足夠寬的正定范圍，繼電器定值可做成擋，用倍率開關進行切換。同時按照電磁式的繼電器的習慣方式，線圈采用串并聯方式，使其量程可擴大一倍，繼電器內部電路均采用集成電路電子技術構成，采用數字式撥盤開關來調節動作定值。

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
