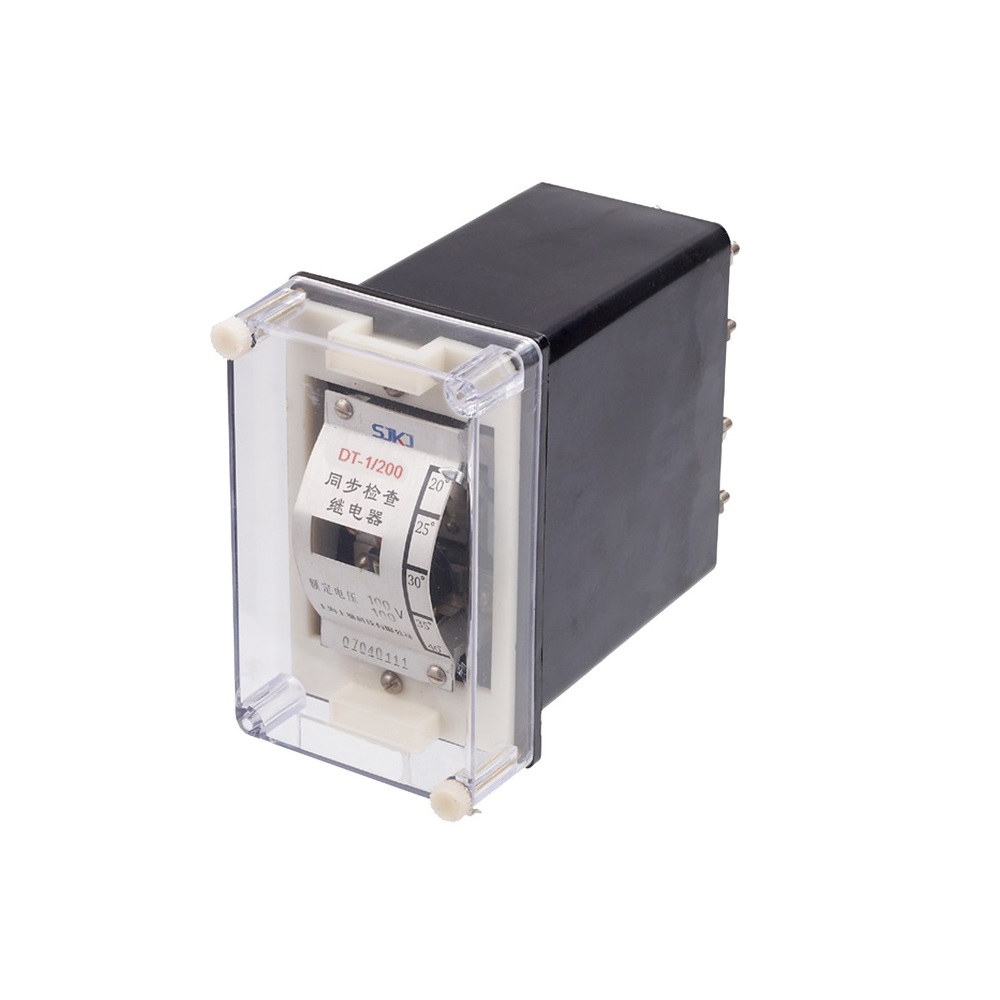

一、DT-1型電磁式同步檢查繼電器的用途

用于兩端供電線路的自動重合閘線路中,以檢査線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。

二、DT-1型電磁式同步檢查繼電器的結構和工作原理

DT-1型同步檢查繼電器為電磁式瞬時動作繼電器，它的構造特點是在磁系統兩個極的每一個極上有兩個線圈,一個磁極中的內層線圈與另一個磁極中的外層線圈串聯,構成電氣上互不相連但漏磁相差不大的兩組線圈。并有一個常閉和常開接點。

繼電器反應于加在兩線圈中電壓的向量差,但在繼電器刻度盤上是以動作角度(各)表示,借轉動把手改變彈簧的拉力來調整,調整范圍為20°~40°。

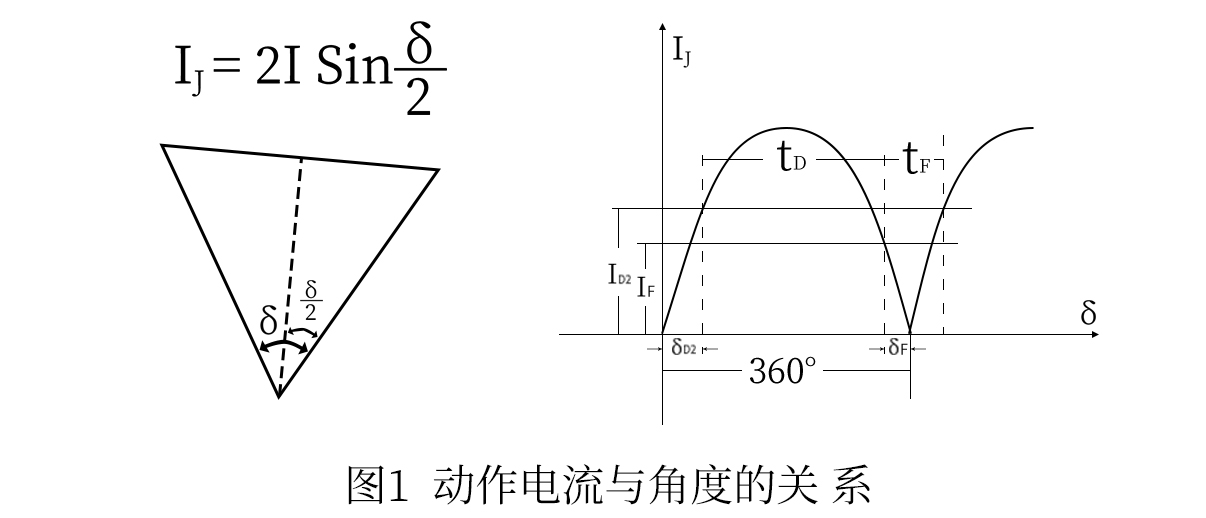

若繼電器兩線圈的匝數及所通過的電流有效值 I 完全相同,而兩電流間相角差為 δ 時,則磁系統合成磁通可用相應的合成等價電流 IJ 來代替,如圖1所示:

當兩線圈中電流同相即δ=0°時,則IJ=O繼電器不會動作,當δ增大到某一值,此時IJ增大到相當于繼電器動作電流ID2。時,繼電器即動作、此時角度稱為繼電器的動作角δD2。當δ為180°時,IJ為**值,以后IJ將隨δ的增大而減少,待Ij降到IF時繼電器返回,此時的角度稱為繼電器的返回角δF。

由圖1可看出每經360度。同步檢查繼電器就要往返動作一次,在tr的時間內常閉接點斷開,在tF的時間內常閉接點復歸原狀。因此當頻率差較大時,繼電器往返動作快,接點閉合所停留的時間就短,當頻率差較小時,繼一電器往返動作慢,接點閉合所停留的時間就加長。

在具有同步檢查繼電器的兩側電源線路的自動重合閘裝置中,同步檢查繼電器tF的時間大于重合閘的整定時間時,重合閘裝置才能動作。因此重合閘裝置動作必須滿足兩側電源電壓相位和頻率均比較接近的條件,從而達到了同步檢查的目的。

三、DT-1型電磁式同步檢查繼電器的技術數據

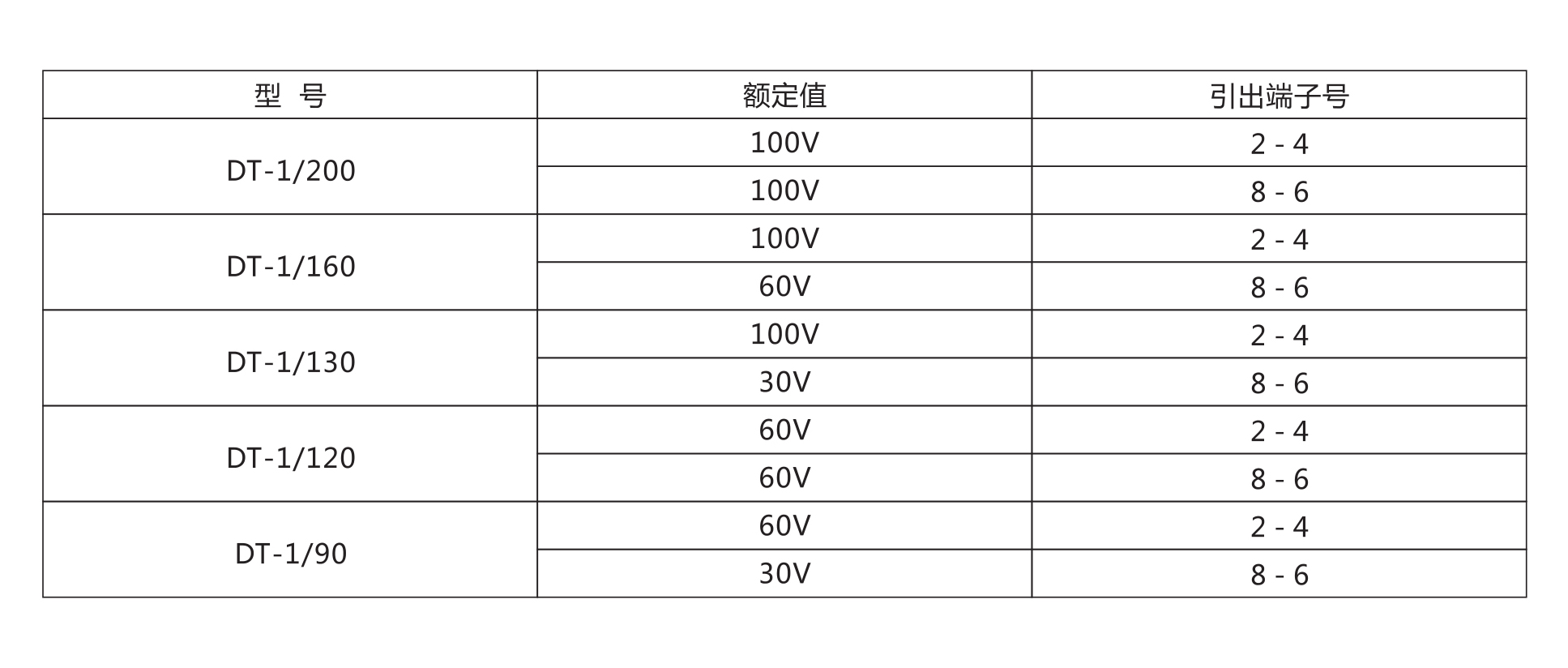

3.1額定數據于表1中

表1

3.3返回系數:不小于0.8。

3.4整定刻度誤差:不大于±7.5%。

3.5動作值一致性:不大于6%。

3.6功率消耗:不大于3VA。

3.7介質強度:導電部分對于外殼的絕緣耐受2000V,50Hz交流電,歷時1min。

3.8觸點容量:當電壓為220V,電流為2A時,在具有電感性負荷的直流電路中(時間常數為5±0.75ms),觸點的斷開功率為50W,在交流電路中觸點的斷開功率為250VA。

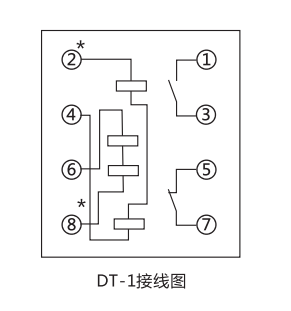

四、DT-1型電磁式同步檢查繼電器的內部接線圖

DT-1型電磁式同步檢查繼電器的內部接線圖（正視）即如下：

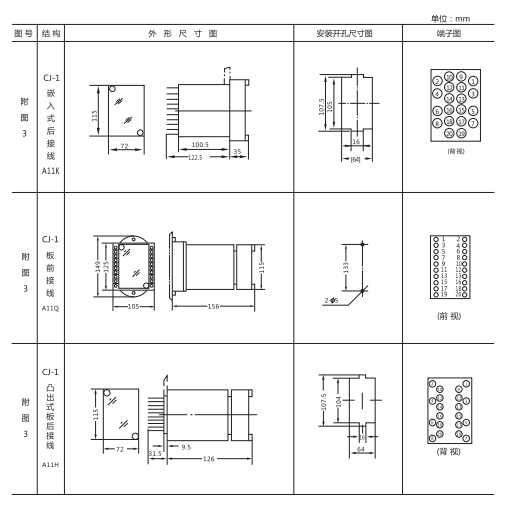

五、DT-1型電磁式同步檢查繼電器的外形尺寸及安裝開孔尺寸

DT-1電磁式同步檢查繼電器外形尺寸及安裝開孔尺寸如下：

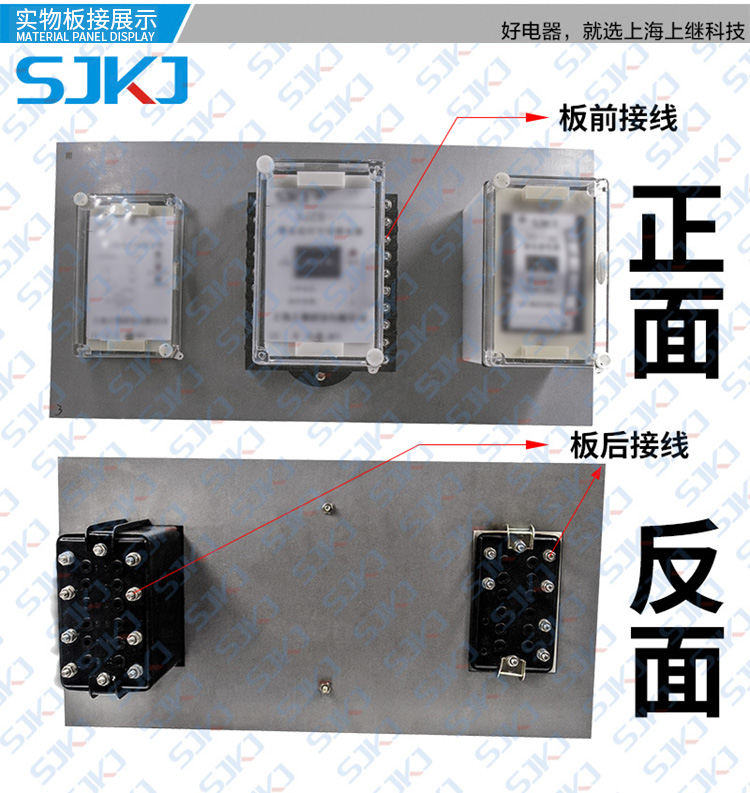

DT-1型電磁式同步檢查繼電器的實物板前板后接線展示如下：
