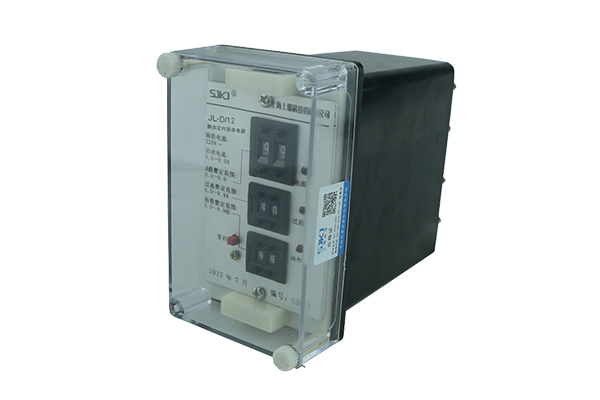

一、JL-D-12靜態電流繼電器介紹

電流繼電器是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

二、JL-D-12靜態電流繼電器概念

JL-D/12定時限電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。本系列繼電器采用CMOS集成電路進行運算和比較，具有數碼整定精度高，整定范圍寬，整定方便，動作速度快，返回系數高，功耗低的特點。

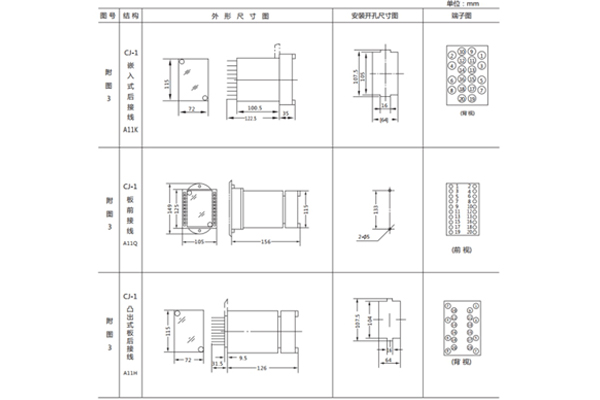

三、JL-D-12靜態電流繼電器接線圖

1.整定范圍根據整定范圍不同，級差分別為0.01A和0.1A。

2.瞬動倍率1~12倍可調。

3.返回系數0.9~0.97

4.整定誤差電流及瞬動倍率不大于3%，時間誤差不大于5%（動作后下一次必須間隔10S以上在測）。

5.功耗功耗小于5W。

6.觸點容量在電壓不大于250V時，信號觸點容量為24VDC2A。

7.觸點壽命電壽命：105次，機械壽命：106次。

8.絕緣電阻繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

9.介質強度繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘而不擊穿，不出現閃絡現象。

10.抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。

特別注意

當工作電流大于整定電流×瞬動倍率時，繼電器變?yōu)樗矂有停藭r為無動作時間延時。
