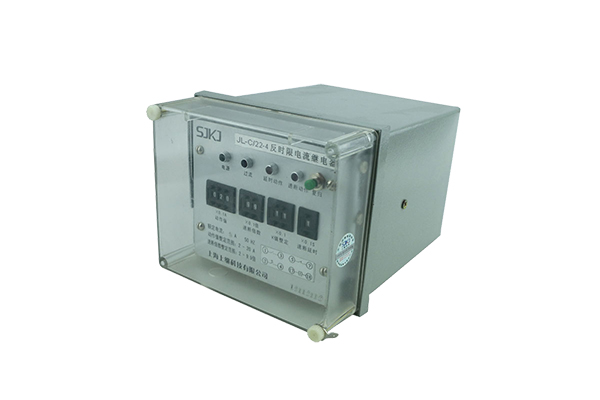

一、JL-C-22-4電流繼電器應用范圍

JL-C/22-4電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。本系列繼電器采用CMOS集成電路進行運算和比較，具有數碼整定精度高，整定范圍寬，整定方便，動作速度快，返回系數高，功耗低的特點。

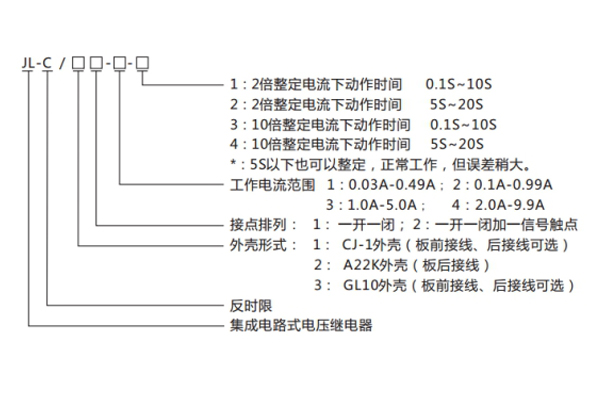

二、JL-C-22-4電流繼電器型號命名及含義

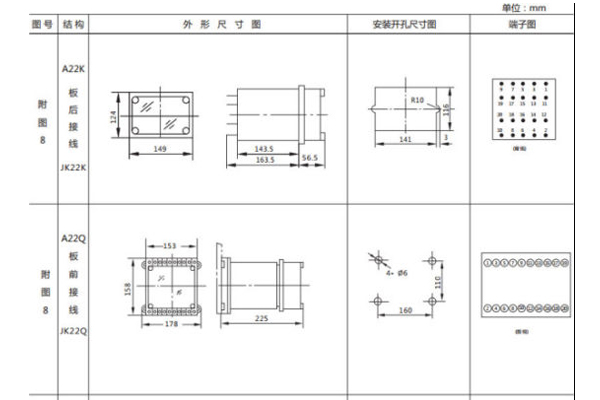

外形尺寸及開孔尺寸

三、JL-C-22-4電流繼電器主要性能

1整定范圍根據整定范圍不同，級差分別為0.01A和0.1A。

2瞬動倍率1~12倍可調。

3返回系數0.9~0.97

4整定誤差電流及瞬動倍率不大于3%，時間誤差不大于5%（動作后下一次必須間隔10S以上在測）。

5功耗功耗小于5W。

6觸點容量在電壓不大于250V時，信號觸點容量為24VDC2A。

7觸點壽命電壽命：10次，機械壽命：10次。

8絕緣電阻繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

9介質強度繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘而不擊穿，不出現閃絡現象。

10抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》
