一、DZ-700E/2203中間繼電器的工作原理

DZ-700E/2203中間繼電器主要用于直流操作的各種繼電器保護和自動控制裝置中，用來擴大被控電路數量。

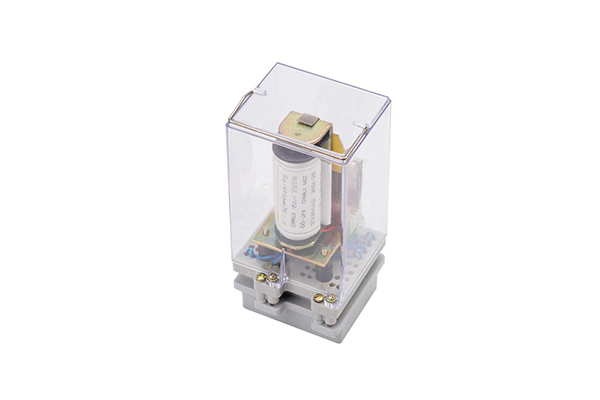

二、DZ-700E/2203中間繼電器的結構

DZ-700E/2203中間繼電器基本殼體采用JCK-10系列殼體組件中的JCK-11/3殼體。安裝接線有凸出式前接線及后接線。電磁式結構，延時返回。

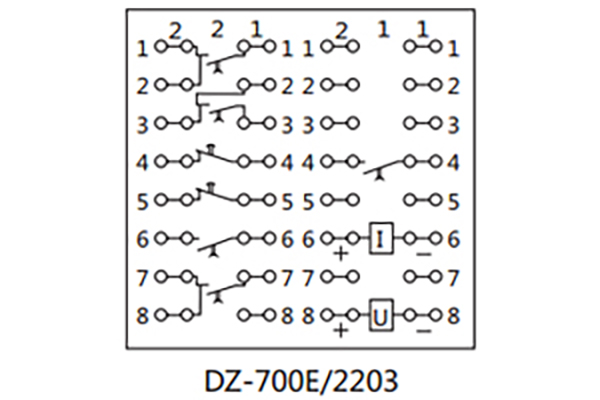

三、DZ-700E/2203中間繼電器的接線圖

四、DZ-700E/2203中間繼電器的參數

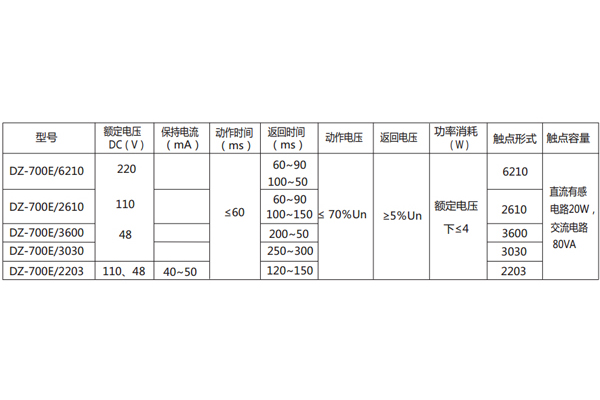

DZ-700E型中間繼電器主要技術數據見表

注：觸點形式用4位數字代碼表征。例如，6210表示6動合，2動斷，1轉換，無過渡轉換。

五、DZ-700E/2203中間繼電器外形及開孔尺寸
