一、SS-94B/1-2時間繼電器結構特點

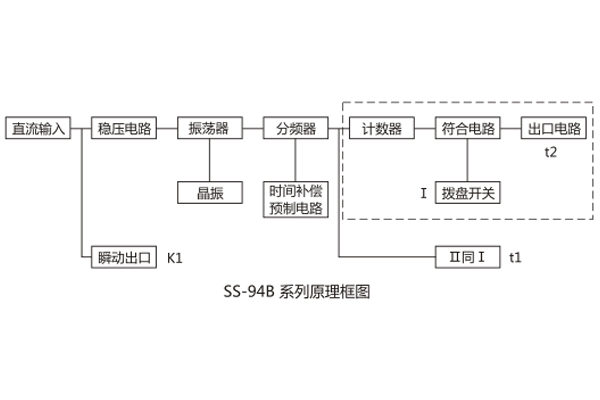

SS-94B/1-2時間繼電器采用A11K、 A11H、 A11Q、 JK-1、 JK-1Q殼體,外形尺寸、 安裝尺寸見本手冊附錄。可方便地改變整定值,拔出機芯,可方便地進行維修。整定值采用數碼撥盤整定,采用晶體振蕩器減小了誤差。增加了時間補償預置電路,對于極短的延時值具有極高的精度。其原理框圖見圖。

二、SS-94B/1-2時間繼電器技術條件

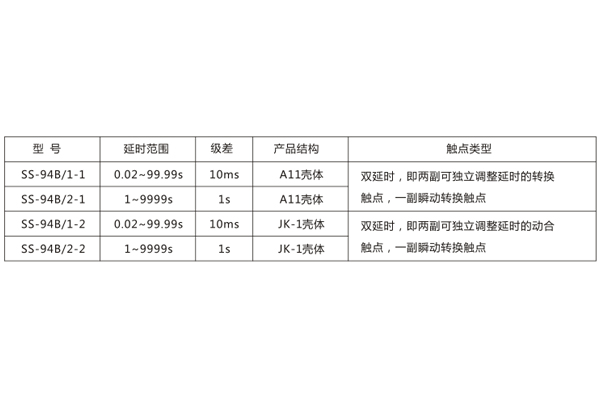

SS-94B/1-2時間繼電器主要技術數據見表。

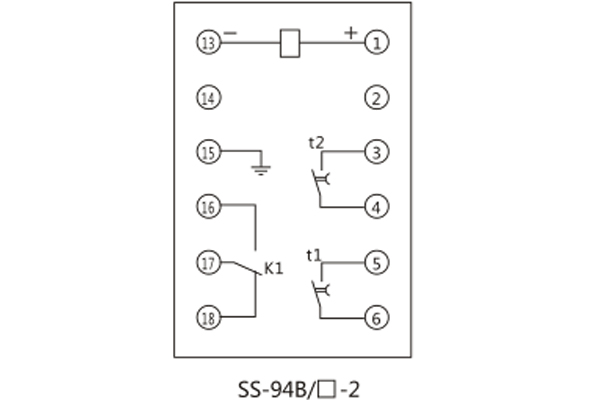

三、SS-94B/1-2時間繼電器接線圖

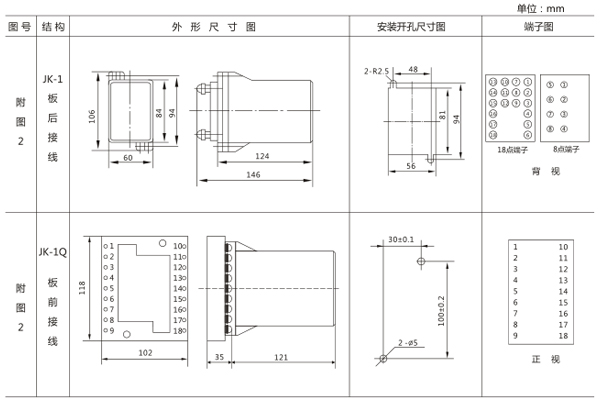

四、SS-94B/1-2時間繼電器安裝尺寸
