一、DZ-639/110大容量中間繼電器技術參數

1.動作電壓:不大于70%額定電壓。

2.返回電壓:不大于5%額定電壓。

3.線圈功耗: 2.7W。

4.觸點性能

繼電器主觸點應能斷開電壓不超過250V及電流不超過2.5A,1A(四付觸點)(二付觸點)容量為100W的有感負荷(時間常數為40±6ms)的直流回路,或電壓不超過250V及電流不超過10A,容量為1000VA的交流回路(功率因數cos(p=0.4±0.1) ;觸點可靠動作104次。

5.絕緣耐壓: 50Hz, lmin ,2kV。

6.沖擊電壓: 5kV。

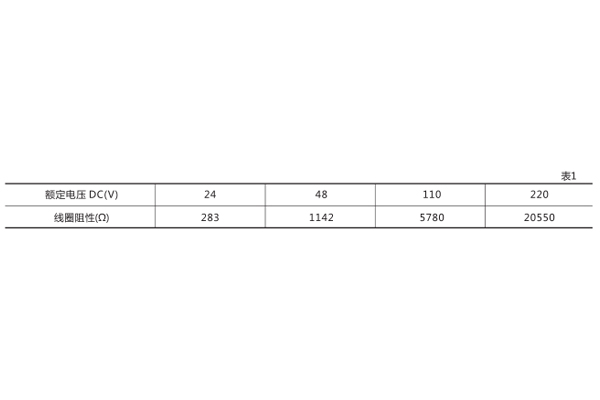

7.額定電壓及線圈阻值。

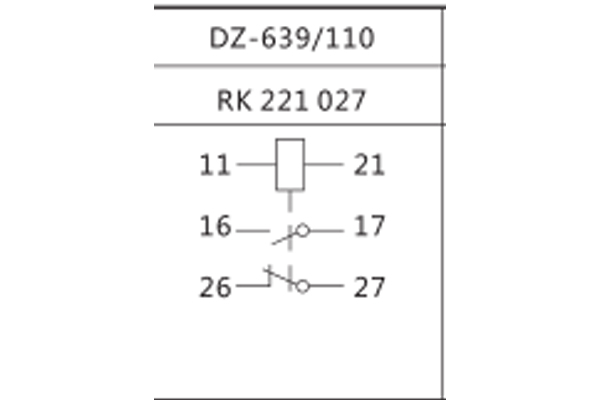

二、DZ-639/110大容量中間繼電器接線圖

三、DZ-639/110大容量中間繼電器特點

1.體積小.觸點斷開容量大。

2.線圈激磁為直流。

3.通過罩殼上的小孔可由人工試觸點的動作情況。

四、DZ-639/110大容量中間繼電器動作原理

該繼電器是電磁拍合式繼電器,由電磁系統,接觸系統組成。線圈通電時,電磁系統產生磁場吸力,將銜吸向鐵芯。由銜鐵帶動動接觸組,使觸點回路轉換,該繼電器能提供2或4付大容量觸點。

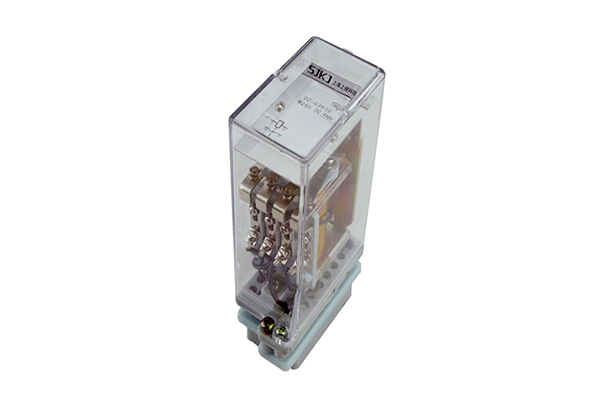

外殼采用引進的Combiflex凸出式模數化插入結構。
