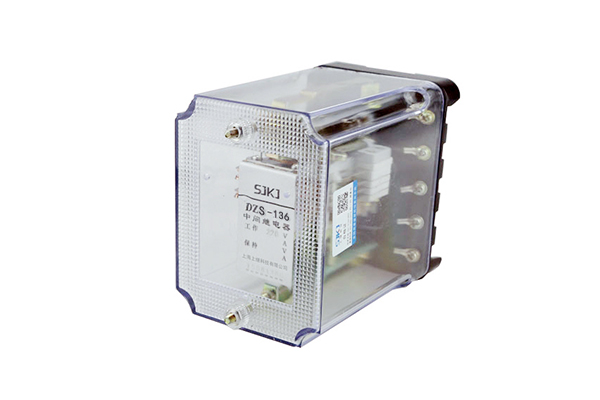

一、DZS-136延時中間繼電器工作原理

DZS-100繼電器作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的觸點數量或觸點容量。

DZS-115、DZS-117為延時動作繼電器；DZS-127、DZS-136型為延時電壓動作和電流保持繼電器；DZS-145型為延時返回繼電器。

DZS-115、DZS-117只有一個電壓工作繞組；DZS-127、DZS-136型只有一個電壓工作繞組和兩個電流保持繞組。

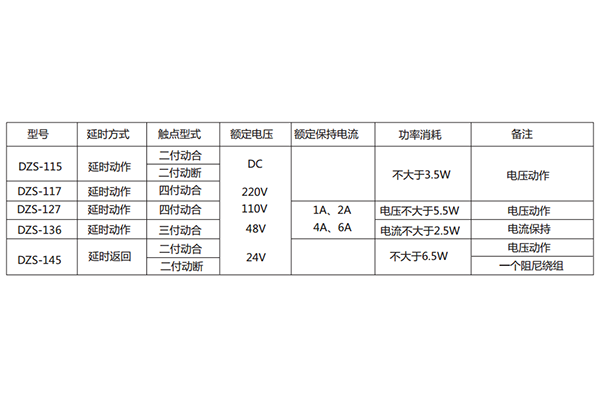

二、DZS-136延時中間繼電器主要技術參數

●動作值：動作電壓不大于30～70％額定值；保持電流不大于80％額定電流。

●動作時間：不小于0.06s(DZS-145型除外)。

●返回時間：DZS-145在額定電壓下，通電時間不小于0.5s,然后切斷電源，繼電器的返回時間不小于0.8s；其它型繼電器切斷電源后立即 返回。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

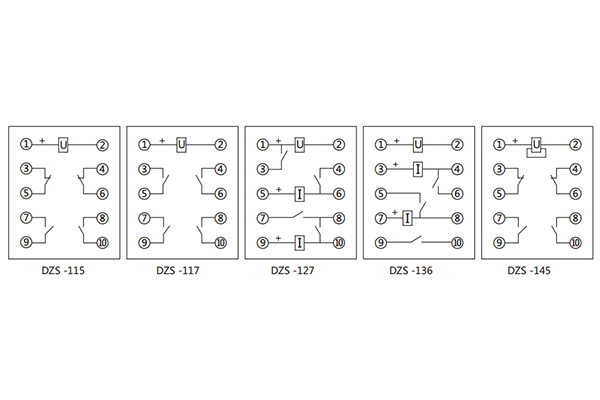

三、DZS-136延時中間繼電器內部接線圖及外引接線圖
