一、DX-111F信號繼電器產品圖片

DX-111F信號繼電器用于電力系統二次回路及工業化控制回路中、作為故障指示及報警之用。

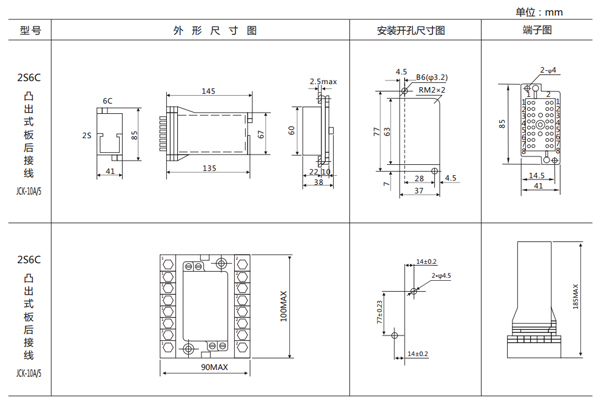

二、DX-111F信號繼電器開孔尺寸

三、DX-111F信號繼電器工作原理

繼電器是在一個最小外殼內裝有二個獨立的信號繼電器，該繼電器為電磁拍合式，由電磁系統，接觸系統及信號顯示三部分組成。 當繼電器線圈加入激勵量后由于磁鐵的磁力，使銜鐵保持在吸合位置，觸點閉合信號牌顯示，信號為四條橫條顯示，顏色有紅黃、熒 光色二種，當復歸線圈上加入短時復歸電壓，繼電器恢復至釋放狀態。

四、DX-111F信號繼電器特點

1、外殼采用引進的Combiflex凸出式模數化插入結構。

2、信號牌為四條橫條顯示。顏色有紅黃二種，顯示清晰視角寬廣。

3、具有機械掉牌信號，磁保持，電復歸。

4、一個安裝單元中可裝二個繼電器單元。

5、線圈為直流激磁。
