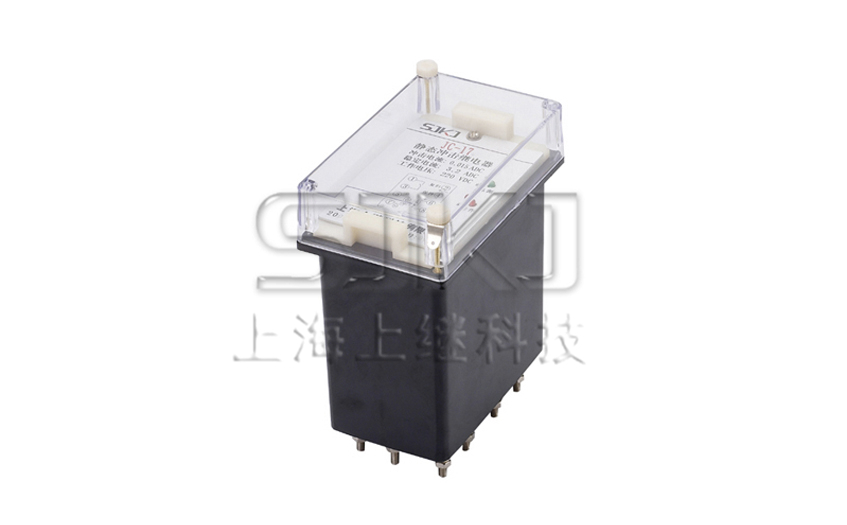

JC-17沖擊繼電器概述

JC-17沖擊繼電器(以下簡稱產品)用于電力系統直流操作的繼電保護及控制回路中,作為集中信號的主要元件。

1.1主要特點

1  1  1產品具有手動復歸與延時自動復歸兩種復歸方式。

1.1.2在預告延時時間可內,動作電流為一個長信號與短信號重督時,只要長信號不返回,產品應可靠動作。

1.1.3產品內附延時預告信號的延時時間元件和報警定時時間元件,可省去外部的兩只時間繼電器。

1.1.4音響報警時,除手動復歸音響外,產品可經定時回路自動解除音響。

1.1.5產品對白熾燈光字牌燈絲冷熱態電阻的變化、電源紋波以及觸點料動的影響均能有較強的抑制能力,保證產品正確動作。

1.1.6產品適用于不同的中央信號接線方式,不論產品接于電源的正端或負端,均無需設置跨線。

1.1.7產品具有很小的功耗,因此不需要外附電阻。

JC-17沖擊繼電器型號與規格

產品型號及含義如下:

JC-17沖擊繼電器技術數據

2.1額定參數

a)輔助電壓額定值: DC220、110、48V;

b)最小動作電流: DC100mA、15mA。

2.2動作電流:產品的動作電流不大于最小動作電流的80%。

2.3**長期穩定電流: 2A( 100mA規格) , 0.45A( 15mA規格) 。

2.4預告延時時間調節范圍: 1~10s范圍內連續可調,在任一點一致性不大于10%。

2.5報警定時時間調節范圍: 0.5~5s范圍內連續可調,在任一點一致性不大于10%。

2.6在預告延時時間內,當動作電流為一個長信號與短信號重疊時,只要長信號不返回,產品應可靠動作。

2.7功率消耗:

動作電流回路功耗:產品在**沖擊電流路數時的功耗不大于2.5W;

直流輔助電壓回路功耗:產品在額定電壓時的功率消耗不大于2.5W。

2.8觸點性能

2.8.1在電壓不超過250V,電流不超過2A,時間常數為5±0.75ms的直流有感負荷回路中,產品輸出觸點的斷開容量為30W。

2.8.2在電壓不超過250V,電流不大于2A的交流電路(cos(p=0.4±0.1)中,觸點的斷開容量為50VA。

2 .8.3輸出觸點電路在上述負荷條件下,裝置應可靠動作及返回5x10³次。

2.9絕緣性能

2.9.1產品下列部位應進行絕緣性能測試;

a)各常電的導電電路分別對地之間 ;

b)無電氣聯系的各帯電的導電電路之間 。

2.9.2絕緣電阻

對2.9.1所列部位,用開路電壓為500V的測試儀器測定,其絕緣電阻不小于300M0。

2.9.3介質強度

對2.9.1所列部位,應承受頻率為50Hz的交流試驗電壓2kV(有效值) ,歷時1min的檢驗,無閃絡或擊穿現象

2.9.4沖擊電壓

對2.9.1所列部位,能承受標準雷電波的短時沖擊電壓試驗,試驗電壓為5kV

2  10承受衰減振蕩波干擾能力

能承受GB/T14598.13-1998規定的頻率為1MHz及100kHz衰減振蕩波(第一個關波電壓輻值共模2.5kV,差模為1.0kV)   脈沖群干流試驗。2  1 1承受靜電放電干流

能承受G B/T G B/T14598. 14-1998規定的嚴酷等級為m級的靜電放電干流試驗 ;

2 .1.2承受輻謝電磁場干流

能承受GB/T GB/T14598.9-1995規定的嚴酷等級為m級的輻射電磁場干擾試驗;

2 .1.3承受快速瞬變干流

能承受G B/T G B/T14598. 10- 1997第4章規定的嚴酷等級為m級的快速瞬變干擾試驗。

2.1.4機械性能

工作條件:能承受嚴酷等級為 I級的振動響應檢驗。

運輸條件:能承受嚴酷等級為 I級的振動耐久、沖擊耐久、碰撞檢驗。

2.15環境條件

環境溫度: -10~+50°C, 貯運-25~70°C在極限溫度下不施加激勵量產品不出現不可逆變化,恢復后產品應能正常工作,,相對濕度:最溫月的月平均**相對濕度為90% ,同時該月的月平均**溫度為+25°C,且表面無凝露;**溫度為+40°C時,平均**相對濕度不超過50%,

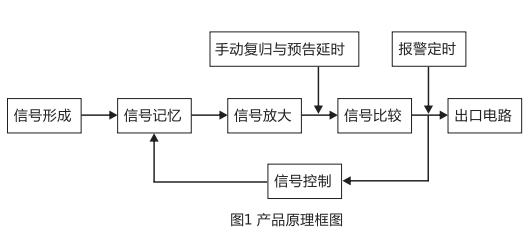

JC-17沖擊繼電器產品原理

JC-17沖擊繼電器產品使用說明

4. 1整定方法

產品預告延時時間,報警定時時間由銘牌上的可調電阻整定,預告延時時間調節范圍1~10s范圍內連續可調,報警延時時間調節范圍為0. 5-5s范圍內連續可調,旋動可調電阻即可改變整定時間。

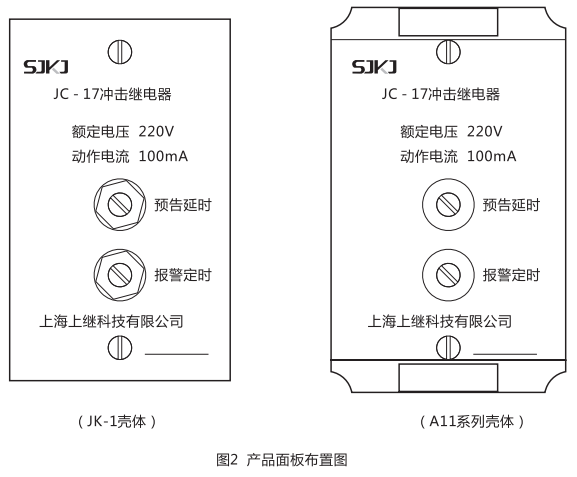

JC-17沖擊繼電器產品面板布置圖

JC-17沖擊繼電器使用注意事項

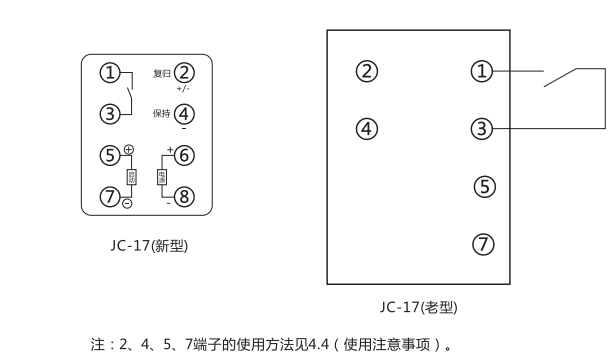

如果繼電器接于信號電源的負端,則端子4接信號的正電源,端子7接信號的負電源,由端子5輸入報警電流,由端子2接入信號正電源用于手動復歸報警音響,端子1、3為一對動合觸點。

如果繼電器接于信號電源的正端,則端子5接信號的正電源,端子4接信號的負電源,由端子7輸入報警電流,由端子2接入信號負電源用于手動復報警音響,端子1、3為一對動合觸點。

本繼電器內部印制電路板上安裝了熔斷器,在光字牌短路時,熔斷器熔斷,只要更換熔斷器即可恢復工作,可防止光字牌短路時損壞繼電器。熔斷器規格為5A(動作電流為100mA)或1A(動作電流為15mA) 。

JC-17沖擊繼電器調試檢驗說明

5.1檢査線路圖

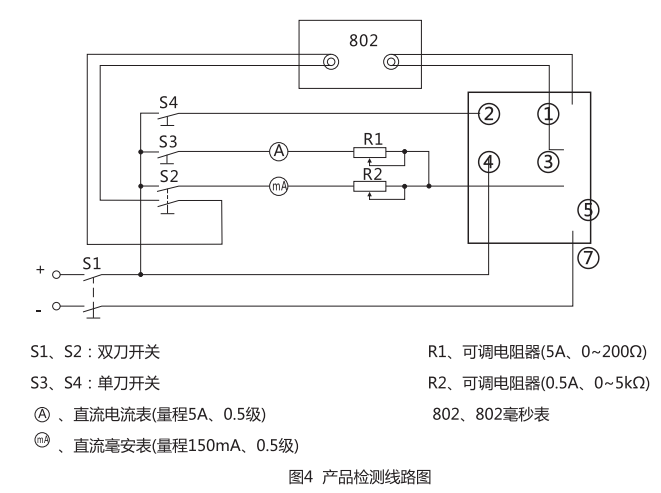

檢査線路國見圖4。

5.2動作值檢査、手動復歸檢査

合S1、 S2 ,調R2使直流毫安表的讀數為產品輸入激勵量標稱值的80% ,接開S2 ,再合S2 ,產品應可靠動作。產品動作后合S4 ,產品應返回。反復測驗五次。

5.3動作電流為一個長信號與短信號重量時檢査

合S1、 S2、 S3調R1、 R2使直流電流表的讀數、直流毫安表的讀數為產品輸入激勵量標稱值,拉開S2、 S3,再合S2,在預告延時時間內,合S3再拉開S3 ,產品應可靠動作。反復測驗五次。

5.4**長期穩定電流檢査

合S1、 S2、 S3調R1使直流電流表的讀數為產品**長期穩定電流,調R2使直流毫安表的讀數為產品的輸入激勵量標稱值,拉開S2 ,再合S2 ,產品應能可靠動作。反復測試五次。

5.5預告延時時間、報警定時時間檢査

合S1、 S2 ,調R2使直流毫安表的讀數為產品輸入激勵量標稱值,預告延時時間、報警定時時間分別整定**和最小調節范圍,拉開S2 ,再合S2 ,分別測試預告延時時間、報警定時時間,各測驗五次,以確定一致性誤差。一致性誤差應不大于10%。

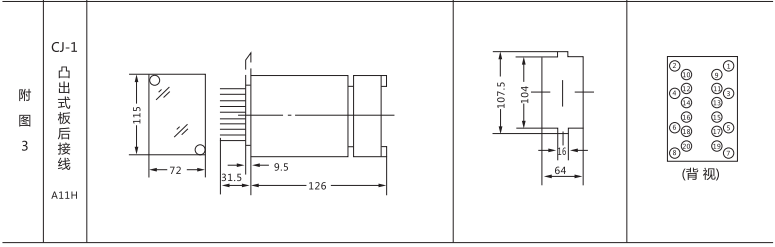

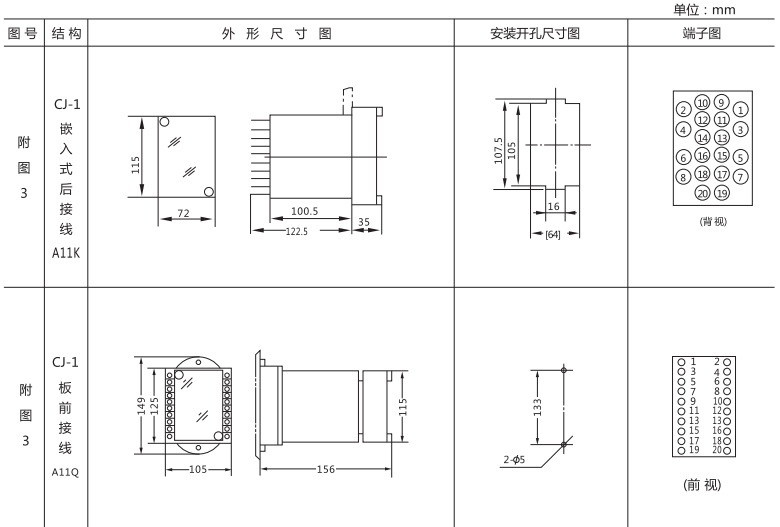

 JC-17沖擊繼電器外形結構及安裝開孔尺寸
